Poarta batanta se opreste si se redeschide? Diagnostic real pe o centrala Proteco Q80A

O poarta batanta automatizata poate parea ca are o singura problema: nu se mai inchide corect. In realitate, acelasi simptom poate veni de la fotocelule, mecanica portii, cabluri, condensatoarele motoarelor, reglajele de forta sau centrala de comanda.

Intr-o interventie recenta, poarta pornea la inchidere, apoi uneori se oprea, inversa sensul si se redeschidea. Alteori, una dintre foi se deplasa doar cativa centimetri, iar unul dintre motoare putea fi auzit bazaind fara sa miste poarta.

Rezolvarea nu a inceput cu schimbarea pieselor la intamplare. Am verificat pe rand mecanica, sigurantele, motoarele si centrala Proteco Q80A.

Simptomele observate

Automatizarea avea doua motoare si o centrala Proteco Q80A. Comportamentul era intermitent:

• la inchidere, poarta pornea si apoi se redeschidea;
• uneori una dintre foi se deplasa doar cativa centimetri;
• unul dintre motoare bazaia uneori fara deplasare;
• problema nu aparea identic la fiecare ciclu;
• dupa teste repetate, motoarele s-au incalzit puternic.

Fotocelulele fusesera deja inlocuite anterior, dar problema ramasese. Acesta a fost un indiciu important: o piesa noua nu confirma automat ca intregul circuit este bun si nici nu demonstreaza ca fotocelulele au fost cauza initiala.

Primul pas: verificarea mecanica

Inainte de masuratori electrice, am decuplat si verificat miscarea celor doua foi. Ambele se deplasau usor manual, fara blocaje mecanice evidente.

Aceasta verificare este importanta. Daca balamalele, opritoarele sau geometria portii opun rezistenta, cresterea fortei din centrala poate doar sa ascunda temporar problema si sa solicite inutil motoarele.

In cazul acesta, mecanica nu explica singura comportamentul intermitent.

Fotocelulele si circuitul PHOTO CLOSE

Urmatorul suspect a fost circuitul de siguranta. Contactul PHOTO CLOSE 5-7 a fost verificat cu multimetrul:

• cu fasciculul liber exista continuitate;
• la intreruperea fasciculului continuitatea disparea;
• deconectarea circuitului genera codul FC pe afisajul centralei.

Testele au confirmat ca fotocelulele si intrarea lor reactionau corect. Prin urmare, nu avea sens sa continuam schimband senzori fara alte dovezi.

Ce indicau codurile A si nE

In timpul problemelor a aparut codul A, asociat interventiei functiei de detectare a obstacolelor. Dupa numeroase cicluri si teste a aparut si nE.

Un cod afisat de centrala este un indiciu, nu un diagnostic complet. Detectarea unui obstacol poate fi declansata si atunci cand motorul nu mai dezvolta corect cuplul, cand poarta intampina rezistenta, cand reglajele nu sunt potrivite sau cand exista o problema electrica.

De aceea, codurile au fost corelate cu miscarea fiecarei foi, temperatura motoarelor si comportamentul la pornire.

Condensatoarele motoarelor

La motoarele monofazate folosite frecvent pentru porti, condensatorul de functionare ajuta motorul sa porneasca si sa dezvolte cuplu. Cand acesta este degradat, motorul poate:

• sa bazaie fara sa porneasca;
• sa porneasca greu;
• sa deplaseze poarta doar cativa centimetri;
• sa se incalzeasca;
• sa determine centrala sa interpreteze efortul ca obstacol.

In aceasta lucrare au fost inlocuite condensatoarele de functionare ale ambelor motoare, fiecare de 8 uF, cu modele motor-run corespunzatoare.

Valoarea condensatorului trebuie respectata conform motorului si documentatiei. Nu se alege o capacitate mai mare doar pentru a obtine aparent mai multa forta.

Reglajele centralei Proteco Q80A

Valorile constatate initial pe centrala au fost:

• F1 = 7;
• F2 = 7;
• F3 = 5;
• F4 = 5;
• intarzierea L2 = 3 secunde.

In timpul diagnosticului au fost testate temporar valori diferite pentru forta si detectarea obstacolelor. A fost efectuata procedura C1 de autoprogramare, apoi au fost verificate sincronizarea foilor si intarzierea la inchidere.

Aceste valori nu trebuie copiate pe alta poarta. Reglajul corect depinde de motoare, dimensiunea si greutatea foilor, geometria montajului, opritoarele mecanice si starea instalatiei.

Testarea dupa interventie

Dupa inlocuirea condensatoarelor si reglajele centralei au fost efectuate mai multe cicluri complete de deschidere si inchidere.

Am urmarit:

• pornirea ambelor motoare;
• sincronizarea celor doua foi;
• ordinea si intarzierea la inchidere;
• reactia fotocelulelor;
• aparitia codurilor pe afisaj;
• zgomote, bazait sau opriri neobisnuite;
• incalzirea motoarelor.

La final, automatizarea a functionat corect si a fost predata functionala.

Ce ramane de urmarit

Fiind vorba despre un defect intermitent, monitorizarea dupa reparatie este importanta. Daca reapar codurile A sau nE, pornirea dificila ori bazaitul unuia dintre motoare, urmatorul pas este un diagnostic separat pentru:

• motorul care prezinta simptomul;
• cablul si conexiunile motorului;
• iesirea corespunzatoare din centrala Q80A;
• comportamentul la rece si dupa incalzire.

Aceasta abordare evita schimbarea inutila a centralei sau a motoarelor inainte de a identifica elementul care cedeaza.

Ce invatam din acest caz

Cand o poarta se opreste si se redeschide, fotocelulele sunt doar unul dintre posibilii vinovati. Un diagnostic bun separa cauzele:

1. miscarea mecanica a portii; 2. circuitele de siguranta; 3. pornirea si cuplul motoarelor; 4. condensatoarele; 5. cablurile si conexiunile; 6. reglajele si iesirile centralei.

Abia dupa aceste verificari are sens sa decidem ce piesa trebuie inlocuita.

Cand merita sa ceri ajutor

Opreste utilizarea si cere o verificare daca motorul bazaie fara sa miste poarta, se incalzeste puternic, poarta inverseaza repetat fara obstacol sau fotocelulele nu reactioneaza corect.

In interiorul centralei pot exista tensiuni periculoase chiar daca poarta pare oprita. Masuratorile, schimbarea condensatoarelor si reglajele de forta trebuie facute de o persoana care poate verifica instalatia in siguranta.

Cum poate ajuta A&C Tech

A&C Tech poate verifica automatizari de porti, circuite de siguranta, conectivitate, camere si control de pe telefon. Incepem cu diagnosticul instalatiei existente si recomandam piese doar dupa ce avem indicii clare despre cauza.

Scopul nu este sa schimbam cat mai multe componente, ci sa readucem sistemul la o functionare stabila si usor de urmarit.

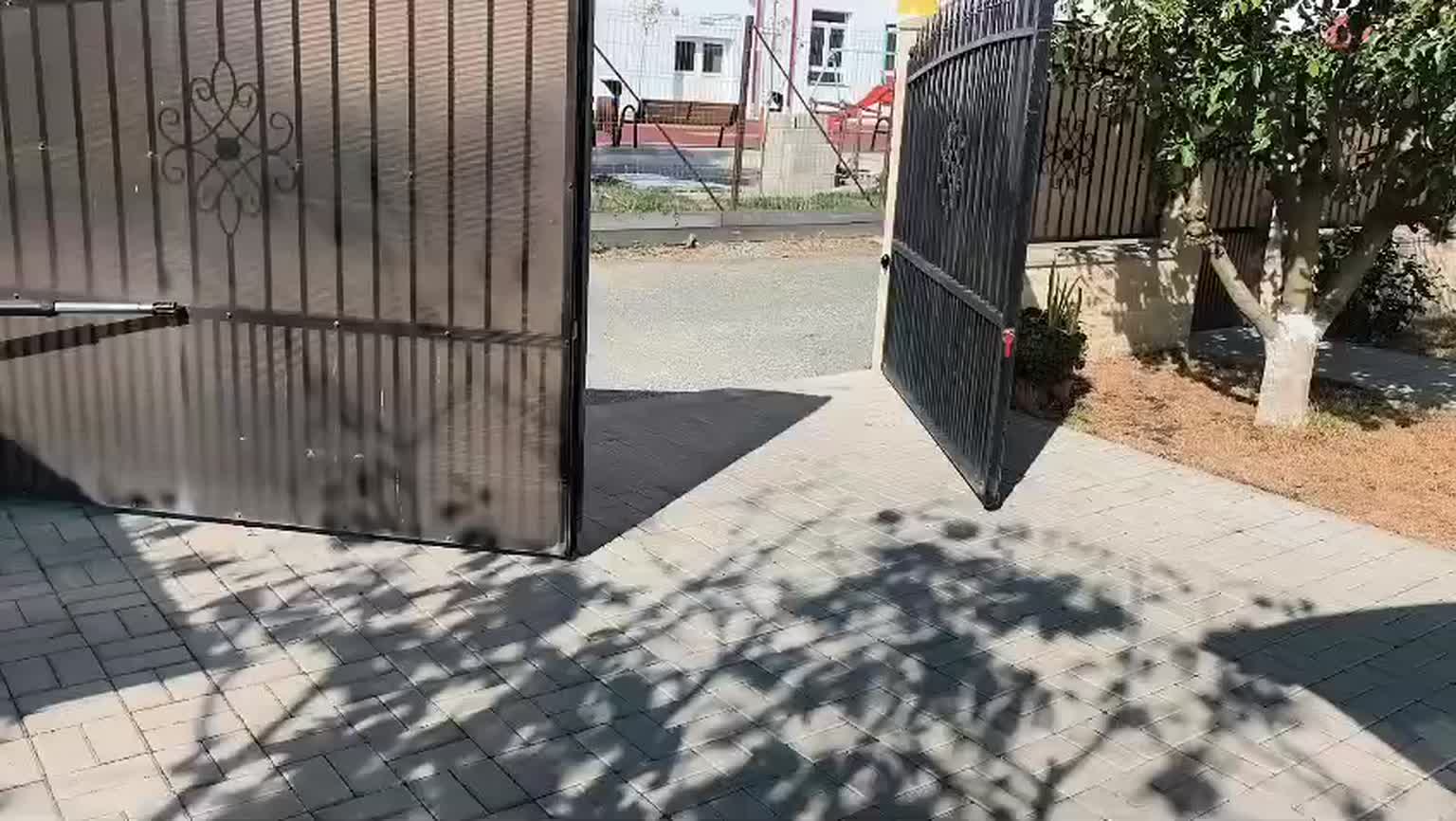

Imaginea principala este un cadru real extras din filmarea efectuata in timpul diagnosticului.
